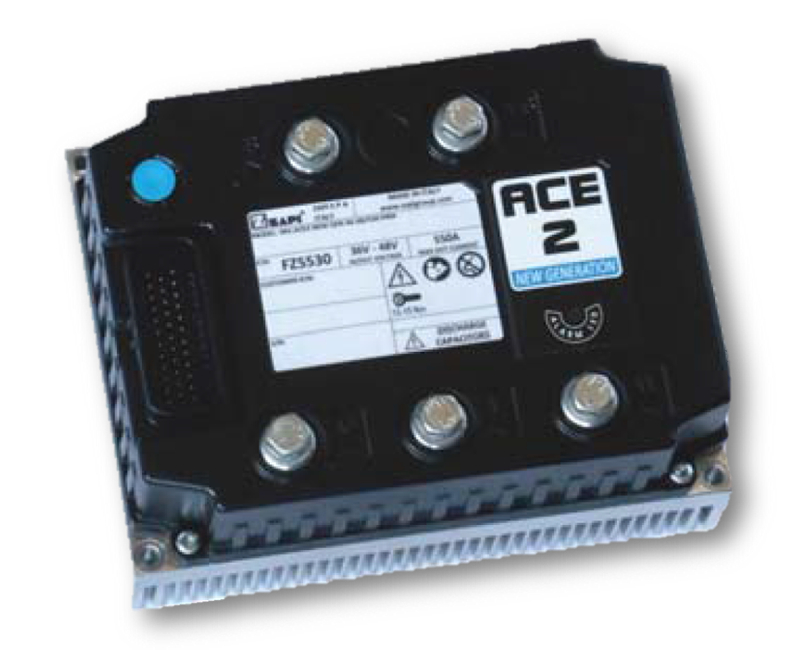

Controlador ACE-2 NG

Categoría Inversores Etiquetas Variadores alterna, Zapi

Con el ACE-2 NG / BLE-2 NG (Nueva Generación), ZAPI aporta su reconocida experiencia en tecnología de control brushless, ofreciendo un producto flexible y robusto. Estos modelos están diseñados para accionar motores asíncronos o síncronos.

Según la aplicación, estos modelos pueden gestionar la mayor parte del control del vehículo mediante sus entradas/salidas integradas configurables.

El firmware actualizable en campo puede personalizarse completamente según las especificaciones del OEM, o bien suministrarse una solución CANopen para ofrecer una amplia flexibilidad.

El ACE-2 NG es compatible con tecnologías de motor asíncrono mediante señales de encoder incremental. El BLE-2 NG es compatible con tecnologías de motor síncrono mediante sensores SIN/COS, 3 x Hall, sensor six-step o resolver.

Este controlador de motor ZAPI viene equipado de serie con comunicación CAN bus, programación flash y el algoritmo patentado de ZAPI, además de ser compatible con la herramienta de diagnóstico estándar de la marca.

🔧 Especificaciones técnicas

Tipo de motor	ACIM, PMSM, SRM, SRPM, BLDC
Conector	AMPSEAL 23 pines / 35 pines
Temperatura ambiental	-40 °C …. +40 °C

Voltaje de entrada	24 V	36 / 48 V	72 / 80 V	96 V
Corriente máx.	250 – 550 A	350 – 550 A	250 – 400 A	250 – 400 A

Clase de protección	IP65
Versión	Con placa base o perfil de refrigeración
Dimensiones	150 x 200 x 75,5 mm o 150 x 200 x 105,5 mm

Entradas digitales	5 ó 11
Entradas analógicas	2 ó 4
Retroalimentación del motor	ACE-2 NG: codificador incremental BLE-2 NG: SIN/COS o 3 x sensor hall / sensor six step o resolver
Salidas PWM controladas por voltaje	2 ó 4
Salidas PWM controladas por corriente	1
