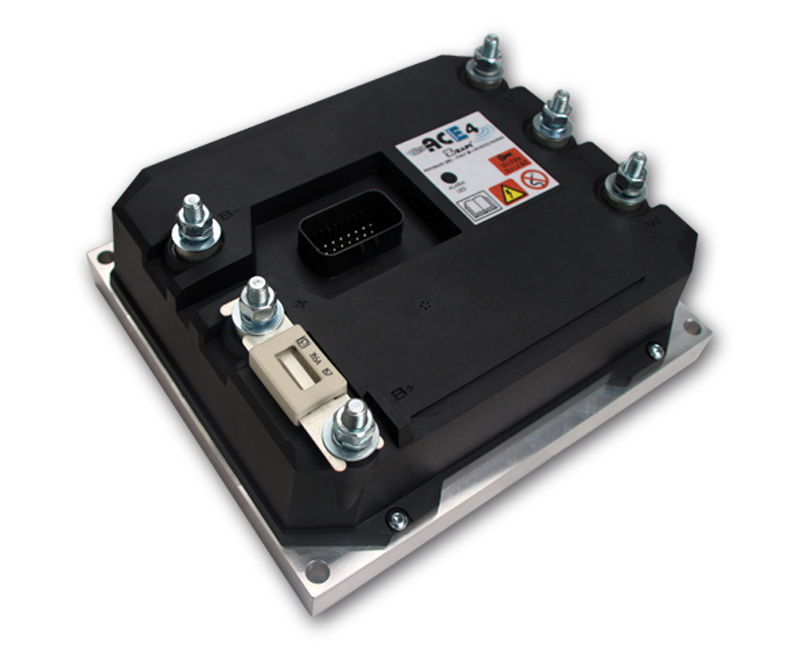

Controlador ACE-4 / BLE-4

Categoría Inversores Etiquetas Variadores alterna, Zapi

El inversor ACE-4 / BLE-4 es adecuado para controlar diversos tipos de motores en el rango de 15 kW a 30 kW y se utiliza, por ejemplo, en carretillas elevadoras eléctricas, vehículos especiales, maquinaria de construcción y mucho más.

Hasta 950 Arms, flexible con tensiones de entrada de 36 a 120 V
Amplia configuración de E/S para control del vehículo e integración de sensores
Protección IP65 para aplicaciones industriales exigentes
Firmware actualizable en campo, totalmente personalizable según las especificaciones del OEM, o con solución CANopen para ofrecer mayor flexibilidad

Estos controladores de motor ZAPI vienen equipados de serie con comunicación CAN bus, programación flash y el algoritmo patentado de ZAPI, además de ser compatibles con la herramienta de diagnóstico estándar de la marca.

Un aspecto especialmente interesante para aplicaciones con altas exigencias térmicas: la opción de refrigeración por agua, ideal para corrientes continuas elevadas, espacios de instalación reducidos o condiciones ambientales extremas.

🔧 Especificaciones técnicas

Tipo de motor	ACIM, PMSM, BLDC, SRM, SRPM
Conector	AMPSEAL 23 pines / 35 pines
Temperatura ambiental	-40 °C …. +40 °C
Temperatura máx. del disipador (inicio de reducción de corriente)	+85 °C

Voltaje de entrada	36 – 48 V	72 / 80 V	96 V	120 V
Corriente máx.	1000 Arms	900 Arms*	900 Arms*	400 Arms
Corriente máx. (2 min)	950 Arms	750 Arms*	720 Arms*	400 Arms

Clase de protección	IP65
Tipo	Con placa base o perfil de refrigeración
Dimensiones	204 x 235 x 103 mm o 204 x 235 x 119,2 mm

Versión	Estándar	Premium
Pines	23	35
Entradas digitales	5	11
Entradas analógicas	2	4
Salidas PWM controladas por voltaje	2	4
Salidas PWM controladas por corriente	1
Puerto de codificador incremental	1
