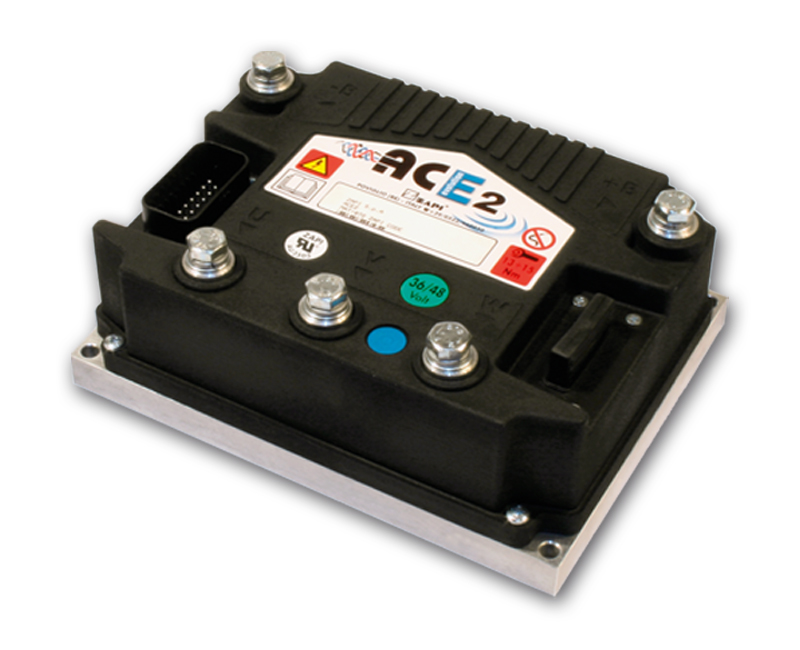

Con el ACE-2, ZAPI aporta su amplia experiencia en tecnología de control brushless, ofreciendo un producto flexible y robusto. Este modelo está diseñado para accionar un motor asíncrono o síncrono con una potencia de hasta 8 kW.
Según la aplicación, este controlador puede gestionar gran parte del control del vehículo mediante sus entradas y salidas integradas configurables.
El firmware actualizable en campo puede adaptarse completamente a las especificaciones del OEM, o bien suministrarse una solución CANopen para mayor flexibilidad.
El ACE-2 está preparado para operar con tecnologías de motor asíncrono como la inducción AC y es compatible con señales de encoder incremental para la retroalimentación de velocidad del motor.
Este controlador de motor ZAPI viene equipado de serie con comunicación CANBUS, programación flash y el algoritmo patentado de ZAPI, siendo además compatible con la herramienta de diagnóstico estándar de la marca.
🔧 Especificaciones técnicas
| Tipo de motor | ACIM, PMSM, SRM, SRPM, BLDC |
|---|---|
| Conector | AMPSEAL 23 pines / 35 pines |
| Temperatura ambiental | -40 °C …. +40 °C |
| Voltaje de entrada | 24 V | 36 / 48 V | 72 / 80 V | 96 V |
|---|---|---|---|---|
| Corriente máx. | 250 – 550 A | 350 – 550 A | 250 – 400 A | 250 – 400 A |
| Clase de protección | IP65 |
|---|---|
| Versión | Con placa base o perfil de refrigeración |
| Dimensiones | 150 x 200 x 75,5 mm o 150 x 200 x 105,5 mm |
| Entradas digitales | 5 ó 11 |
|---|---|
| Entradas analógicas | 2 ó 4 |
| Retroalimentación del motor |
ACE-2 NG: codificador incremental BLE-2 NG: SIN/COS o 3 x sensor hall / sensor six step o resolver |
| Salidas PWM controladas por voltaje | 2 ó 4 |
| Salidas PWM controladas por corriente | 1 |
